Подключение роутера asus wl 520gc. Проверка статуса подключения к Интернет

На сегодняшний день в нашу жизнь все более активно внедряются информационные технологии. Ведь не зря двадцать первый век прозвали веком компьютерных технологий.

Для более быстрого и удобного пользования документами, различными файлами мультимедии и другими ресурсами — была создана так званая «всемирная паутина», известна под названием «интернет».

Подключиться к сети возможно разными способами.

Выделяют два основных способа подключения к интернету:

подключение по локальной сети (подразумевает подключение к интернету путем проводного соединения с помощью кабеля);
беспроводное сетевое соединение.

Фото: Способы подключения второго и третьего компьютера

Беспроводное соединение доступно для устройств с поддержкой функции Wi-Fi.

Беспроводное соединение — это удобный способ доступа к интернету, который нисколько не уступает уровнем качества стандартному сетевому подключению.

Как правило, все современные ноутбуки, смартфоны, навигаторы и иные гаджеты оборудованы функцией поддержки Wi-Fi. Установить соединение такого типа допустимо дома, на работе, в каких-либо метах с массовым нахождением людей.

Обычно, беспроводную сеть создает раздатчик интернета. Тем самым раздатчиком служит роутер (маршрутизатор).

Разнообразие подобной техники, на сегодняшний день, заставит задуматься при выборе того или иного оборудования, даже специалиста в данной области. Поэтому описать характеристики устройства раздачи интернета удобно на примере. К вашему вниманию средний, популярный Wi-Fi роутер ASUS WL-520GC.

Включение роутера

Включение роутера осуществляется несложным, доступным каждому способом. В комплекте с маршрутизатором обязательно должен быть кабель (как минимум один), блок-устройство для питания роутера (от стандартной розетки). Прежде чем включать маршрутизатор, стоит определиться с местом его установки.

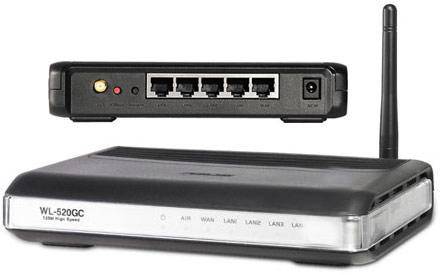

Фото: Внешний вид и кнопка включения ASUS WL-520 gC

Лучше всего размещать Wi-Fi-раздатчик в не труднодоступном месте, для контроля работы устройства. Также, стоит размещать роутер в той комнате, где находиться основная масса устройств, которые будут подключены к маршрутизатору для высшего качества связи.

Сам процесс включения – элементарен:

необходимо подключить роутер к питанию от розетки;
подсоединяем кабель;
на задней панели устройства включить питание, нажав на кнопку включения (чаще всего красного цвета).

Прошивка роутера

Обновление прошивки

Для прошивки или её обновления, следует скачать подходящее программное обеспечение на официальном сайте компании АСУС:

скачайте прошивку;
зайдите на веб-интерфейс роутера (введите в адресной строке браузера ip-адрес роутера, как правило – 192.168.1.1);
логин и пароль введите «admin» и «admin» соответственно;
если логин и пароль неверны – следует сбросить настройки роутера (нажав на кнопку сброса, на задней панели устройства);
после выполнения восстановления настроек – попробуйте снова зайти на веб-интерфейс;
по плану, перед вами откроется меню, собственно в котором и произойдет прошивка роутера.

Если настройка не производиться автоматически:

Фото: Меню обновления прошивки роутера ASUS WL-520GU

заходите в«System Setup»;
далее в «Firmware Upgrade»;
в меню вы увидите что-то подобнее пункту «обзор»;
там вы выбираете путь, где расположена прошивка и нажимаете «установка» или «upload»;
далее, прошивка устанавливается автоматически;
после установки – перезагрузите роутер и зайдите на любой сайт в окне браузера для проверки устройства.

Обновляя прошивку, вы удаляете старые настройки и ПО вашего маршрутизатора, а взамен устанавливаете обновленное обеспечения для вашего устройства. Обновление производиться для улучшения характеристик работы устройства, в случае, если ранее работа роутера была удовлетворительной.

Неудачное обновление.

Но, не всегда установка обновлений и модификаций к тому или иному устройству изменяет его качественные рабочие характеристики в лучшую сторону. Без определенных навыков работы – установка прошивки для роутера может быть чревата последствиями. Но, безвыходных путей не бывает. Поэтому, что же делать, если неправильно прошил роутер.

Явным признаком, что роутер «заболел» служит мигание диода с интервалом приблизительно в одну секунду.

Это значит, что роутер находиться в режиме восстановления.

Прежде, чем выполнять сложные операции по ремонту, или отдавать устройство специалисту – попытайтесь исправить все самостоятельно. Первым делом, воспользуйтесь программой «Asus Firmware Restoration tool». Данная утилита обычно поставляется вместе с роутером.

Если же по каким-либо причинам программа не помогла (зависла, выдала ошибку или прекратила работу), необходимо оживить маршрутизатор иным способом:

После завершения выполнения команды, роутеру требуется 5-15 минут для установки обеспечения в память. По истечению этого времени перезагрузите устройство и бережно используйте!

Вход в настройки маршрутизатора.

Основные этапы настройки роутера состоят из трех пунктов:

пункт «Карта сети»
пункт «Дополнительные настройки»
пункт «Управление полосой пропускания EZQoS»

Опция «Карта сети» отображает все подключенные устройства к роутеру. Данная функция точно показывает тип устройства, подключенного в конкретный порт маршрутизатора.

Фото: Панель настройки Asus WL-520gC

Функция «Управление полосой пропускания EZQoS » предназначена для выбора наиболее приоритетного трафика, среди игрового потока, интернет-приложения, встроенного FTP-сервера и видеопотоков. Меню представлено от модели роутера WL-520GU, собственно которое ничем не отличается кроме дизайна.

Пункт «Дополнительные настройки» Данный пункт позволяет изменить различные параметры устройства в шести подменю. Как показывает практика, если вы не специалист – следует оставить эти настройки по умолчанию, ведь изменяя настройки передачи данных, или пропускной способности роутера – такие же параметры нужно установить на подключаемых устройствах.

Нюансы настройки в ОС Windows 7

Как настроить роутер ASUS WL 520GC на Windows 7:

Обратите внимание, что выбрать нужно именно протокол версии 4, но не версии 6.

Примерно так выглядит меню установки IP-адреса и DNS-сервера Если ваше устройство (ПК) расположено в домашней сети с ограниченным кругом доступа – вы без проблем сможете совершить поступления, выбрав пункты IP-адреса DNS-сервера.

Меню настроек роутера WL-520.

Для настройки роутера следует посетить веб-интерфейс:

Как правило, язык интерфейса меню по умолчанию выбран английский. Чтобы сменить первый – следует выбрать соответствующий язык подменю, что расположено в верхней части таблицы.

Настройка интернет — шлюза

Приобретая данный роутер – у вас не возникнет проблем с настройкой интернет-шлюза, ведь на то он и есть маршрутизатор, чтобы подыскивать наиболее оптимальные решения для настройки тех или иных параметров в автоматическом или автоматизированном режиме.

Если же в ходе установки подключения с роутером ASUS WL-520 у вас возникают трудности, советую обратиться к провайдеру, для уточнения метода решения проблемы. Как правило, необходимо ввести шлюз в окне свойств вручную.

Для Onlime.

Пользуясь услугами компаний Onlime, вам не придется вносить изменения в базовые настройки роутера. Посетив официальную страничку сайта компаний вы убедитесь в том, что нет необходимость настраивать маршрутизатор. В случае возникновения каких-либо проблем, вы можете обратиться за помощью к сотрудникам компании на сайте.

Процесс настройки Аsus Wireless Router подключения выглядит следующим образом:

Если же все вышеуказанные параметры установлены, но интернета по-прежнему нет: ищите проблему в чем-либо ином (неправильная прошивка роутера, проблемы с провайдером и так далее).

Для Ростелеком

Компания Ростелеком позаботилась, чтобы у клиентов не возникало трудностей с настройкой подключения роутера. Для ASUS WL 520GU со штатной прошивкой не требуется дополнительных настроек, помимо автоматически установленных параметров (подробное описание настройки смотрите в предыдущем пункте).

Видео: Настройка беспроводного маршрутизатора ASUS WL-520 GC

Настройка роутера ASUS WL 520GC PPTP Билайн

Установка и настройка роутера ASUS WL 520GC для интернет провайдера «Билайн» производиться довольно просто.

В параметрах роутера Вам следует указать следующее:

имя беспроводной сети: default;
аАдрес wi-fi роутера: 192.168.1.1;
логин и пароль: admin.

Сотрудники компании «Билайн» настоятельно рекомендуют использовать версию прошивки данной модели маршрутизатора: 7.0.1.44 Более детальную и обновленную информацию об настройке роутера вы найдете на официальном сайте Билайн: «http://moskva.beeline.ru/customers/products/».

Настройка Wi-Fi

Для настройки wi-fi дома или в офисе, вам необходимо:

Если ваш домашний компьютерный парк состоиз из компьютера и одного или нескольких ноутбуков, кпк, планшетов и других сонек псп, интернет лучше раздать без проводов с помощью wifi маршрутизатора . Начитавшись обзоров, наслушавшись отзывов и набив руку на настройке аналогичных девайсов у своих клиентов, я сделал свой выбор в пользу Asus WL520-GC . Спешу успокоить всех поклонников D-Link"а и его DIRов — это тоже прекрасные роутеры для дома. Я не буду останавливаться на тех 2 пунктах, которые отличают 520 GC(в пользу асуса) от того же ДИР-300(более дорогого), если интересно — пишите в комментариях. Давайте вместе настроим соединение PPPoE на ASUS WL520-GC.

Распакуйте маршрутер, вкрутите антенну, воткните питание в сеть — загорится диод. Высуньте сетевой кабель из компьютера и воткните в порт WAN роутера. Шнур, который шел в коробочке с роутером, воткните одним концом в сетевуху компьютера, а вторым — в порт LAN1 маршрутизатора. Пуск — панель управления — сетевые подключения — Подключение по локальной сети — свойства — протокол интернета TCP/IP — свойства. Ваш роутер имеет встроенный адрес 192.168.1.1, соответственно ваша сетевуха должна быть 192.168.1.2, по маске 255.255.255.0 с основным шлюзом — роутером, то есть 192.168.1.1(по идее это не обязательно, но приучайтесь к порядку). Сохраните и откройте браузер. В адресной строке введите 192.168.1.1 и нажмите Enter (это на клавиатуре). По умолчанию на маршрутизаторе Asus WL52-GC логин и пароль одинаковы: «admin». Без кавычек и без точки. Поздравляю, вы в системе:)

Теперь разберемся с необходимыми экранами. Экран 1: приветствие системы.

Жмите на кнопку Next для начала быстрой настройки маршрутизатора . Вам будет предложено выбрать часовой пояс — ваш +2.

Раз уж я привожу пример настройки соединения PPPoE , выберите именно этот пункт в следующем экране.

Надуюсь, вы знаете свои логин и пароль, иначе ничего не получится. «Ой, а у меня интернет без логина и пароля, я просто нажимаю на кнопочку и все работает», — скажете вы. Просто логин и пароль введены изначально и сохранены, вым даже не нужно их знать. Ну, логи нужно, ведь вы оплачиваете интернет по логину, не так ли?

Далее следует страница, посвященная вайфаю. SSID — имя вашей вайфай сети , которая будет «видна» с ноутбуков. Придумайте красивое название. Security level — пока ставьте любой, мы ещё вернемся к защите.

Сохраните настройки и перезагрузите роутер. Если после перезагрузки инет появился — это хорошо, если нет — ничего страшного.

Вернемся к вайфаю. Выберите в меню слева пункт Wireless. В SSID будет ваша сетка, теперь внимание! Authentification method (метод аутентификации) должен стоять на WPA-2 personal. WPA pre-shared key — это ваш пароль от вайфай-сети. Никому его не говорите. Если паранойя — ваше второе имя, меняйте пароль ежемесячно.

Сохраните изменения вайфая и следуйте в пункт IP config (это нужно только в том случае, если инет не появился). Причина — провайдер раздает интернеты только «знакомым» MAC-адресам. Пуск — панель управления — сетевые подключения — двойной щелчок по подключение по локальной сети — поддержка — подробности — физический адрес. Его нужно ввести в пункт MAC Address и сохранить изменения.

Поговорим о безопасности. Зайдите в пункт System Setup — Change password и придумайте себе пароль на вход в админ-панель маршрутизатора, а то «админ» знают все.

Там же есть Setting management — в абзаце Save as a file есть слово HERE гиперссылкой. Кликните по нему правой кнопкой — сохранить как. Укажите несистемный диск или флешку — это будет резервный файл конфигурации для быстрой настройки в случае сброса роутера до заводских настроек.

Да, в асусах есть минус — измените 1 пункт и ждите 20 секунд — вынужденная перезагрузка. После нее проверьте Status and log — у вас должно быть что-то вроде этого.

Поздравляю, вы настроили маршрутизатор Asus WL520GC самостоятельно, тем самым сэкономив свои средства и подарив мне полчаса свободного времени на написание интересных и полезных статей. Быть может я отправлюсь на экскурсию в Киев, а для этого сначала поинтересуюсь в сети сколько стоит аренда квартир в киеве . Думаю, риелторы подскажут.

Кстати, ярлык подключения с компьютера уже можно удалить — подключаться будет маршрутизатор при его включении в электросеть.

Инструкция подходит для роутеров Asus WL-520gC и Asus WL-520gU

Авторизация

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.1.1, Имя пользователя - admin , Пароль - admin (при условии, что роутер имеет заводские настройки, и его IP не менялся).

Смена заводского пароля

По умолчанию: Логин admin , пароль admin .

В интерфейсе роутера необходимо зайти во вкладку (System Setup ), далее (Change Password )

В поле (New Password ) введите новый пароль. В следующее поле его необходимо повторить.

Настройка Wi-Fi на роутере

В интерфейсе роутера необходимо выбрать вкладку слева (Wireless), в открывшемся списке выбираем (Interface).

Выставляем параметры следующим образом:

Поле SSID ;: вводим название беспроводной сети. Значение в этом поле можно не менять.
Метод проверки подлинности (Authentication Method ) : WPA-Auto-Personal
Шифрование WPA (WPA Encryption ) : TKIP + AES
Предварительный ключ WPA (WPA Pre-Shared Key ) : вы должны ввести любой набор цифр, длиной от 8 до 63. Их также необходимо запомнить, чтобы Вы могли указать их при подключении к сети.
Рекомендуется использовать в качестве ключа серийный номер устройства (указан на коробке, в виде S/N ########).

Нажимаем ниже кнопку Apply ;

Настройка подключения к Интернет

В интерфейсе роутера необходимо выбрать вкладку слева IP Config ;, в открывшемся списке выбираем WAN & LAN ;.

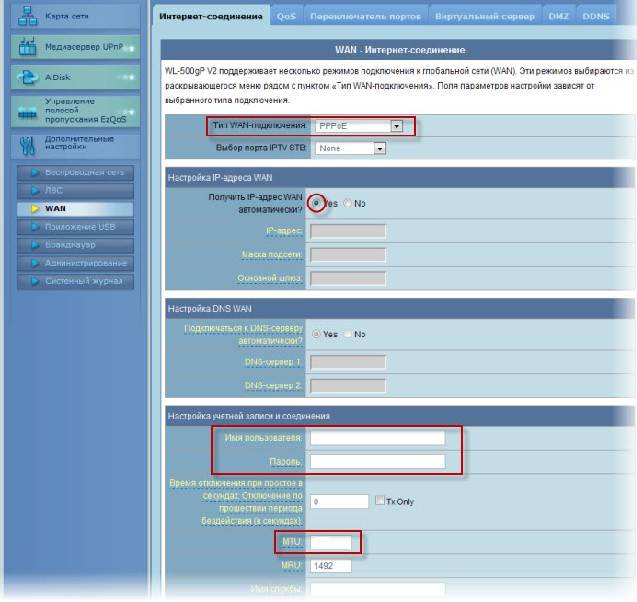

Настройка PPPoE подключения

Тип WAN-подключения (WAN Connection Type ): PPPoE
Get IP automatically ): Yes
Get DNS Server automatically ): Yes
Имя пользователя (User Name ): Ваш логин по договору
Пароль (Password) : Ваш пароль по договору
MTU: 1472 7. Сохраняем настройки кнопкой Apply ;.

Настройка PPTP (VPN) при автоматическом получении локального IP адреса

Тип WAN-подключения (WAN Connection Type ): PPTP
Получить IP адрес WAN автоматически (Get IP automatically ): Yes
Подключаться к DNS серверу автоматически (Get DNS Server automatically ): Yes
Имя пользователя (User Name ): Ваш логин по договору
Пароль(Password ): Ваш пароль по договору
Сервер Heart-Beat или PPTP/L2TP(VPN)
Сохраняем настройки кнопкой Apply ;.

Настройка PPTP (VPN) при статическом локальном IP адресе

Тип WAN-подключения (WAN Connection Type ): PPTP
Получить IP адрес WAN автоматически (Get IP automatically ): No
IP адрес(IP Address ): Вбиваем ваш IP адрес по договору
Маска подсети (Subnet Mask ): Вбиваем маску по договору
Основной шлюз (Default Gateway ): Вбиваем шлюз по договору
DNS сервер 1 : и DNS сервер 2 : вводите сервера вашего провайдера (Ростелеком Омск DNS 1: 195.162.32.5 DNS 2: 195.162.41.8)
Имя пользователя(User Name ): Ваш логин по договору, Пароль(Password ): Ваш пароль по договору
Сервер Heart-Beat или PPTP/L2TP(VPN) : вводим ip-адрес или название vpn-сервера по договору
Сохраняем настройки кнопкой Apply ;.

NAT при автоматическом получении IP адреса (DHCP)

Тип WAN-подключения (WAN Connection Type ): Automatic IP
Сохраняем настройки кнопкой Apply ;.

Проверка статуса подключения к Интернет

Сохранение/восстановление настроек роутера

System Setup ;, вкладка Setting Management ;.

Для сохранения текущих настроек роутера необходимо нажать кнопку Move your cursor over HERE ;. Файл с настройками будет сохранен в указанное место на жёстком диске.
Для восстановления настроек настроек из файла, необходимо нажать кнопку New Setting File ;, указать путь к файлу с настройками, затем нажать кнопку Upload ;.

Восстановление заводских настроек

Для этого необходимо зайти во вкладку System Setup ;,вкладка Factory Default ;.

Внимание! Нажатие кнопки Restore ; приведет к восстановлению заводских настроек!

ASUS WL-520 GC представляет собой многофункциональное сетевое устройство, позволяющее реализовать на его базе множество сетевых функций. В данном руководстве будет описана настройка его в качестве беспроводного маршрутизатора, адаптированного для работы в сети. Убедительно рекомендуется хотя бы один раз дочитать инструкцию до конца, дабы избежать ошибок в настройке.

Зайти любым браузером на http://192.168.1.1/ . В появившемся окне вести имя пользователя (admin) и пароль (по умолчанию admin) Откроется окно следующего вида:

Отказаться от автоматической настройки нажатием кнопки «отмена».

Теперь следует перейти в раздел «IP Config -> WAN&LAN».

В появившемся окне заполнить поля следующим образом: WAN Connection type – Automatic IP

Перейдем в пункт «Change Password» меню «System Setup».

В данном окне необходимо ввести новый пароль и его подтверждение. После внесения изменений нажать на кнопку «Save».

Настроим вещание IPTV через маршрутизатор. Для этого необходимо перейти к пункту «Route» меню «IP Config» и переставить переключатель «Enable multicast routing» в положение «Yes».

После внесения изменений, необходимо нажать кнопку «Apply»

На этом настройка маршрутизатора завершена. После завершения настройки необходимо нажать кнопку «Finish», а затем «Save & Restart».
